SYSTEME POLYVALENT DE MICRO ASSEMBLAGE ET DOSAGE IP-500

ZEVAC

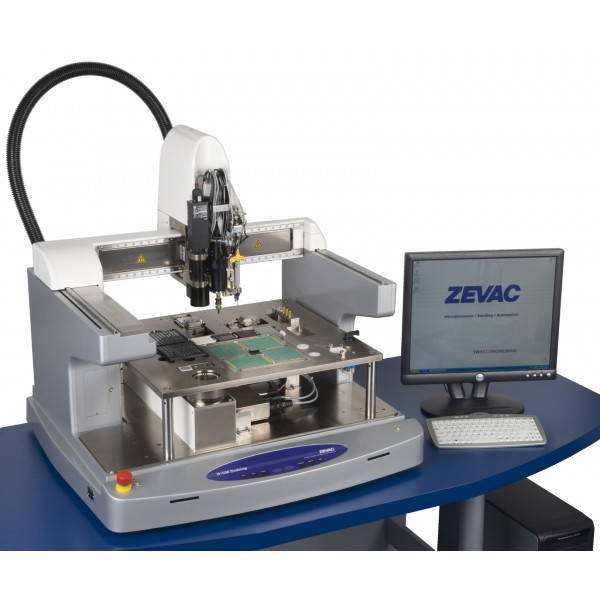

PLATEFORME DE MICRO ASSEMBLAGE ZEVAC IP-500
Prototypes et fabrications petites et moyennes séries

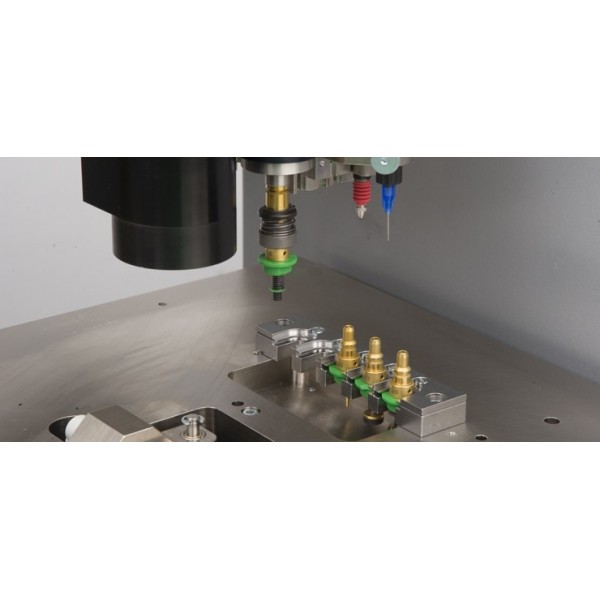

Fonctions :  Détection, reconnaissance, alignement, placement, dosage, stamping, vissage, polymérisation, collage, brasage, flipper, ....
Applications : Micro-électronique, optique, MEMS, capteurs, biotechnologie,...
Nombreuses configurations disponibles  : multi-Z, palpeurs, chucks, UV, ....

Plus de détails

IP 500

CELLULE D'ASSEMBLAGE PETITES ET MOYENNES SERIES

Courses (X,Y,Z,T ) : 400 mm x 400 mm x 66 mm ; 360°
Résolution X,Y,Z : 0.001 mm ( avec possibilité d'interpoler à 0.2 µm )
Résolution T : 0.003 °
Répétabilité à 3 Sigmas : 0.004 mm
Précision à 3 Sigmas : max 0.010 mm

Dimensions ( lxPxH ) : 823 mm x 821 mm x 702 mm
Poids : 100 Kg
