SYSTEME DE CONTROLE AOI 2D EN LIGNE Agrandir

SYSTEME DE CONTROLE AOI 2D EN LIGNE

TRI

Equipement en ligne de contrôle automatique de cartes électroniques en 2D :
5 caméras + éclairage RGB +W LED

Vitesse d'inspection : 120 cm²/s à résolution 15µm
Format de cartes 330X250mm (510X460mm pour le modèle L)

Système de convoyage à communication SMEMA
Station de réparation
Analyse SPC

Plus de détails

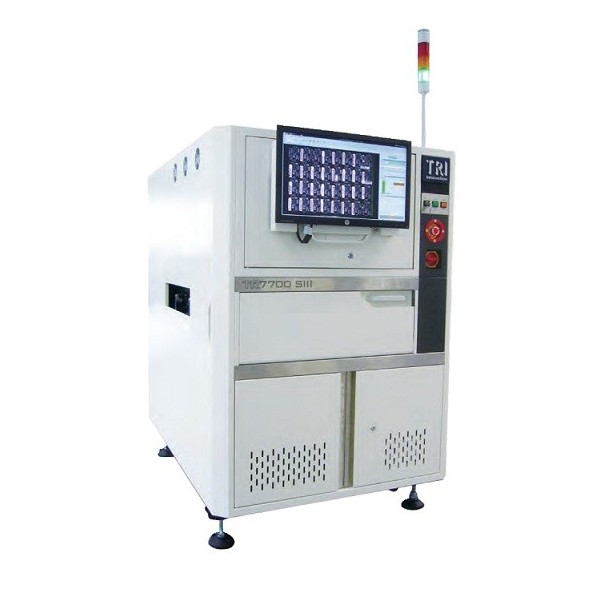

TR7700SIII

AOI En ligne: Système de controle de carte électroniques en 2D

Caméra couleur 4MP haute vitesse + 4 cameras latérales + système d'éclairage à LED RGB+W
Résolution 10 ou 15 µm
Vitesse 120cm²/s à 15µm
Dimension des cartes :
50X50 à 510X460mm
Epaisseur PCB 0.5 à 5mm
Dégagement Top/Bottom : 25mm/40mm
Dégagement clampage : 5mm

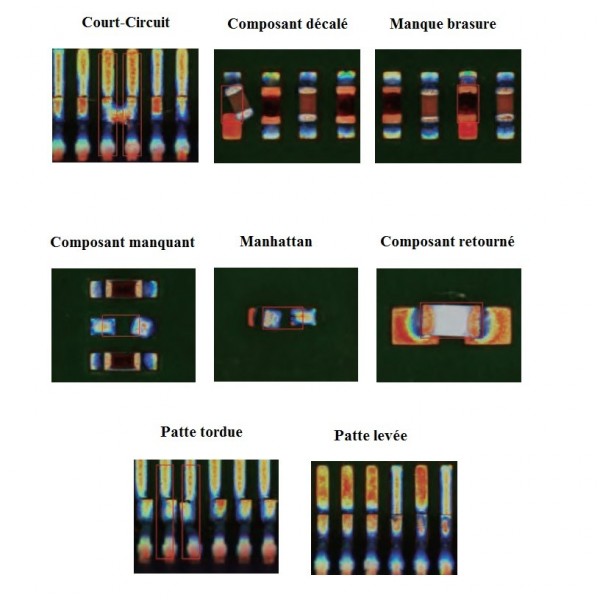

Types de défauts inspectés :
Composants :
Composants manquants, effets Manahttan, Polarité, Rotation, Décalage, tranche, mauvais marquage, défectueux, retourné, composant en trop
Joint de brasure :
Excès de brasure, manque brasure, court-circuit, connexions traversantes, patte levée, contact doré rayé ou contaminé.

Logiciel permettant la mise au point du programme pendant la production
Suivi statistique de la production (SPC)
Station de réparation
Station de programmation hors ligne
Saisie code barre

Alimentation : 200 - 240V / 50 - 60Hz / 3kVA
Air comprimé : 0.6 MPa
Poids : 900 kg
Dimension : 1000 X 1500 X 1500 mm
(hors tour lumineuse 520mm)
