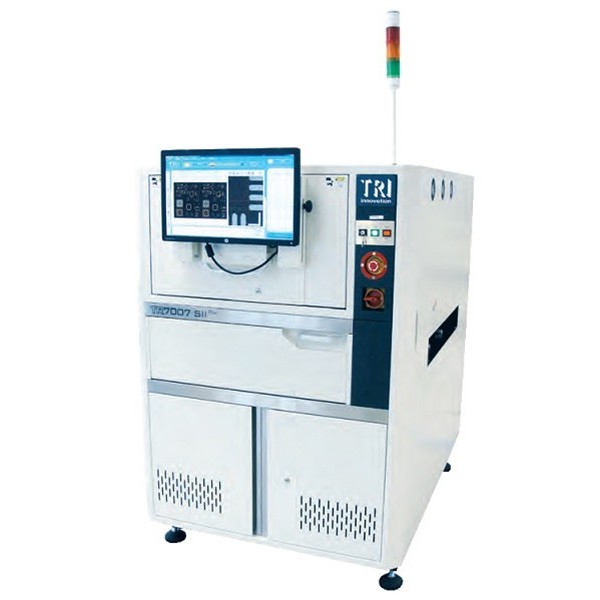

SYSTEME DE CONTROLE 3D DE CREME A BRASER EN LIGNE
SPI Solder Paste Inspection
Contrôle 3D de la crème à braser précision 10 ou 15µm
Mesure de la surface, du volume, de la hauteur et de la position de la sérigraphie
Vitesse d'inspection 200cm²/s à 15 µm de résolution
Asservissement LASER de la déformation de la carte
Données d'entrée GERBER
Suivi SPC et boucle de réaction amont et aval
Plus de détails
Système de controle de sérigraphie par procedé du Moiré
Caméra 4MP
Résolution 10 ou 15 µm (configuration usine)
Vitesse 200cm²/s à 15µm
Dimension des cartes :
50X50 à 350X350mm (510X460mm pour modèle large)
PCB de 0.6 à 6mm
Dégagement Top/Bottom : 40mm/40mm

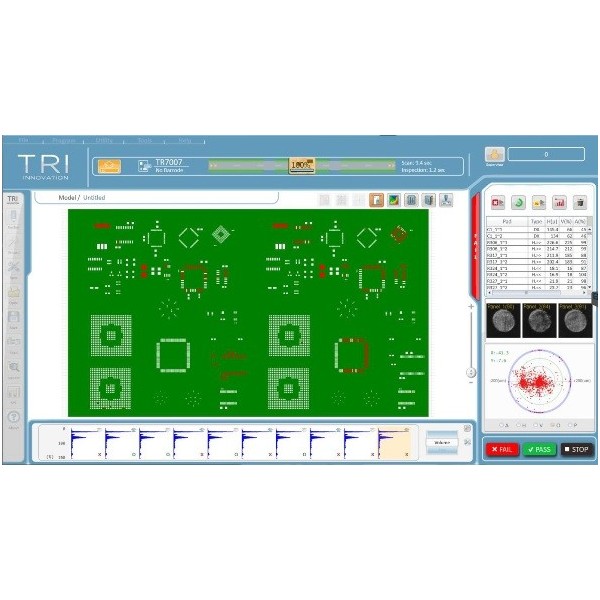

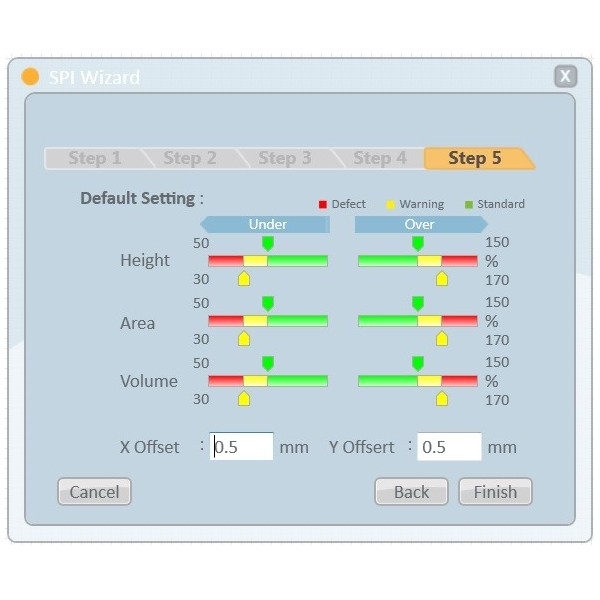

Logiciel avec interface homme machine claire et intuitive
