Equipement en ligne de contrôle automatique de cartes électroniques en 3D :
5 caméras couleurs + 2 Lasers + éclairage RGB +W LED

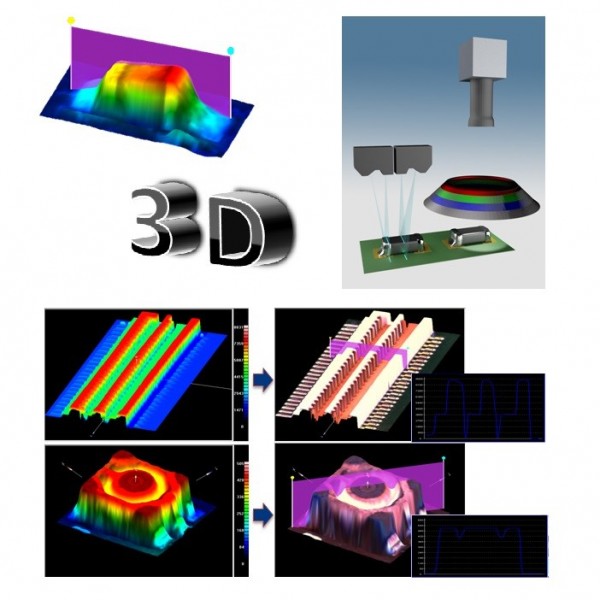

Traitement dynamique de l'image avec mesure réelle du profil 3D
Vitesse d'inspection 3D : 60 cm²/s à résolution 15µm
Format de cartes 50X50mm à 510X460mm
Système de convoyage à communication SMEMA
Station de réparation
Analyse SPC

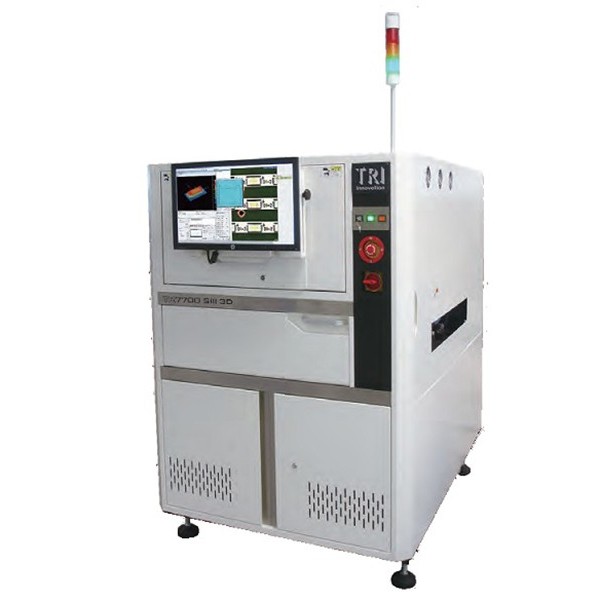

AOI 3D En ligne: Système de controle de carte électroniques en 3D
Caméra couleur 4MP haute vitesse
4 cameras latérales couleur
2 Lasers
système d'éclairage à LED RGB+W
Résolution 10 ou 15 µm
Vitesse 2D 120cm²/s à 15µm
Vitesse 3D 60cm²/s à 15µm
Dimension des cartes :
50X50 à 510X460mm
Epaisseur PCB 0.5 à 5mm
Dégagement Top/Bottom : 25mm/40mm
Dégagement clampage : 5mm
Types de défauts inspectés :
Composants :
Composants manquants, effets Manahttan, Polarité, Rotation, Décalage, tranche, mauvais marquage, défectueux, retourné, composant en trop
Joint de brasure :
Excès de brasure, manque brasure, court-circuit, connexions traversantes, patte levée, contact doré rayé ou contaminé.
Logiciel permettant la mise au point du programme pendant la production

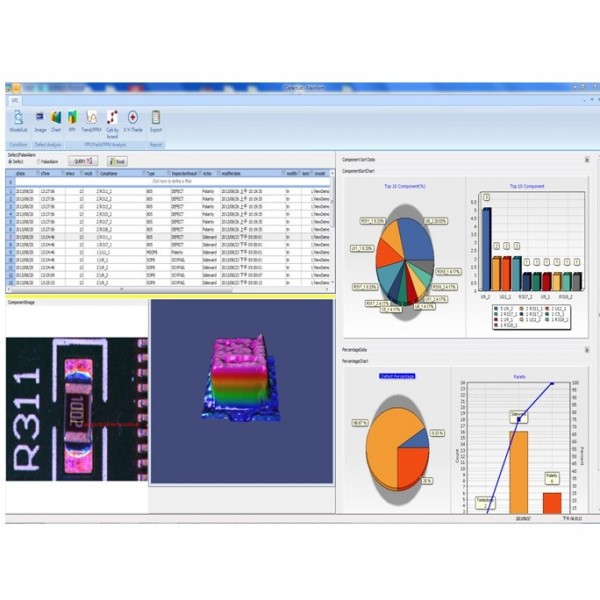

Suivi statistique de la production (SPC)
Station de réparation avec affichage 3D des défauts
Station de programmation hors ligne
Saisie code barre
Alimentation : 200 - 240V / 50 - 60Hz / 3kVA
Air comprimé : 0.6 MPa
Poids : 1030 kg
Dimension : 1100 X 1670 X 1550 mm
(hors tour lumineuse 520mm)
