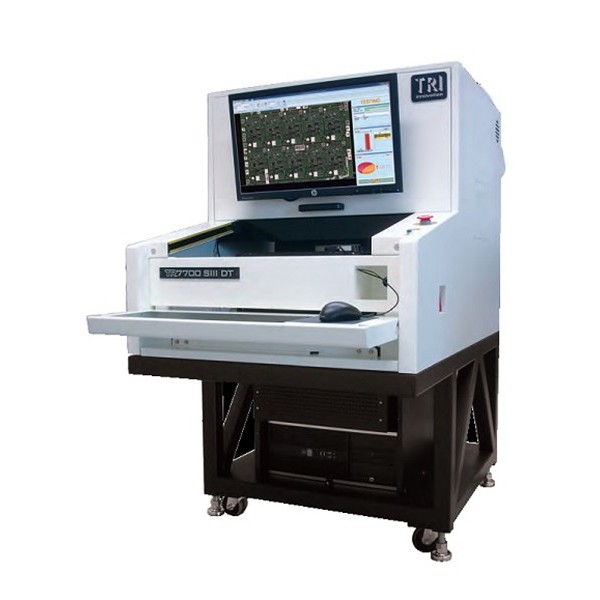

SYSTEME DE CONTROLE AOI DE TABLE Agrandir

SYSTEME DE CONTROLE AOI 2D DE TABLE

TRI

Equipement hors ligne de contrôle automatique de cartes électroniques en 2D :
Présence composant, polarité, joint de brasure, valeur, patte tordue ou levée, court-circuit
Vitesse d'inspection : 120 cm²/s à résolution 15µm
Format de cartes 330X250mm (510X460mm pour le modèle L)

Machine dédiée typiquement aux petites séries et au prototypage

Plus de détails

TR7700SIIIDT

AOI : Système de controle de carte
Caméra couleur 4MP haute vitesse + système d'éclairage à LED RGB+W
Résolution 10 ou 15 µm
Vitesse 120cm²/s à 15µm
Dimension des cartes :
50X50 à 350X250mm (510X460mm pour modèle Large)
Epaisseur max PCB 3mm
Dégagement Top/Bottom : 25mm/100mm (50 pour modèle Large)
Dégagement clampage : 3mm
Types de défauts inspectés :
Composants :
Composants manquants, effets Manahttan, Polarité, Rotation, Décalage, mauvais marquage, défectueux, retourné, composant en trop
Joint de brasure :
Excès de brasure, manque brasure, court-circuit, connexions traversantes, patte levée, contact doré rayé ou contaminé.

Logiciel permettant la mise au point du programme pendant la production
