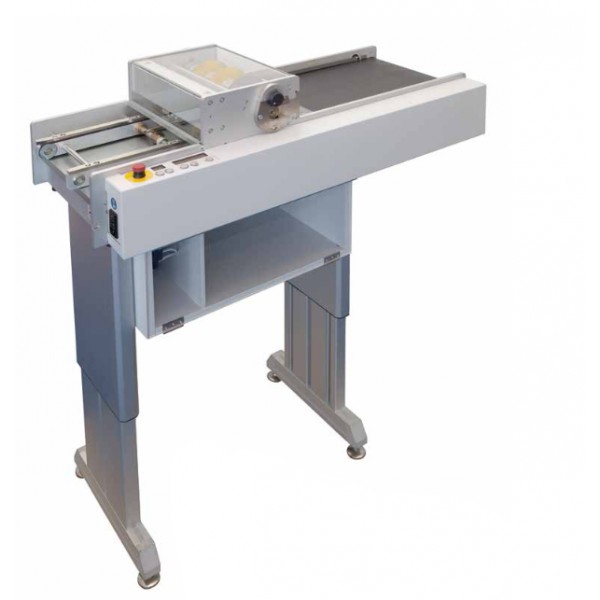

SEPARATEUR MAESTRO 5L (LAME NON INCLUSE) Agrandir

SEPARATEUR CAB MAESTRO 5L (LAMES INCLUSES)

CAB

SEPARATEUR CAB MAESTRO 5L (LAMES INCLUSES)

Plus de détails

8934520

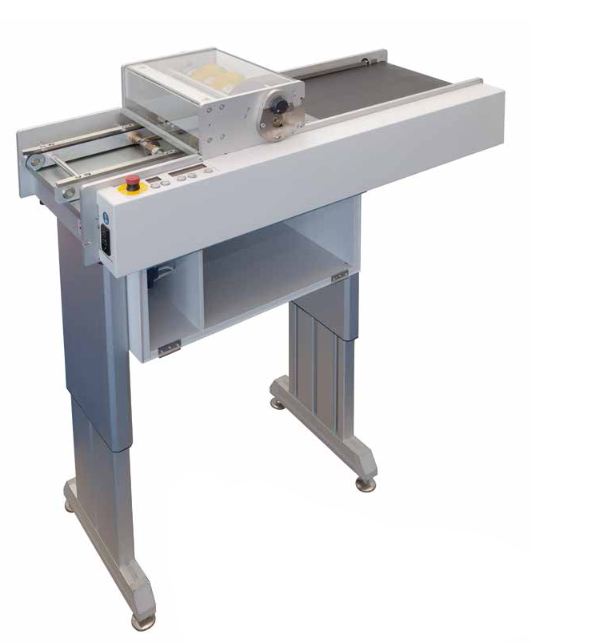

Le CAB MAESTRO 5L est la solution la plus rentable pour la séparation en grandes quantités de circuits imprimés à rainures de séparation. Jusqu'à 10 circuits juxtaposés peuvent être séparés simultanément. La largeur maximale de passage est de 310 mm. Le nombre et la distance des lames circulaires sont adaptés au circuit.

Les portes-lames sont conçus avec stabilité et précision et garantissent une séparation nette des circuits. Les lames circulaires sont trempées, affûtées et recouvertes d’une couche de titane pour un rendement élevé.

Les rainures sont insérées manuellement dans le guide ou automatiquement alimentées à travers un poste de chargement ou un convoyeur externe. Après séparation les cartes sont placées sur le convoyeur intégré. En combinaison avec l'interface SMEMA, l’intégration dans une ligne de production est possible.

Avec le châssis réglable, le MAESTRO 5L peut être adapté de façon optimale à chaque utilisation. La connexion pour un système d'aspiration et de filtrage est déjà intégré.

  • Principe de séparation: Côté composants : lame circulaire - côté soudure : lame circulaire
  • Mode de séparation motorisé
  • Vitesse de séparation 100 - 220 mm/s in 10 réglable par pas de 10
  • Longueur du circuit: Cellule de détection activée : 100 - 570 mm - cellule de détection désactivée : > 2000 mm
  • Largeur du circuit complet max. 310 mm
  • Largeur des bordures min. 3 mm
  • Hauteur des composants: Côté composants : max. 30 mm - côté soudure : max. 10 mm
  • Nombre de lames circulaires max. 11 par moyeu porte-lames
  • Largeur des circuits imprimés jusqu'à 300 mm
  • Alimentation: 240 VAC 50  Hz - 110 VAC 60  Hz
  • Poids 63 kg
  • Dimensions Hauteur LargeuProfondeur: 750 - 1000 mm 440 mm 1100 mm
  • Normes de sécurité CE, FCC classe A
